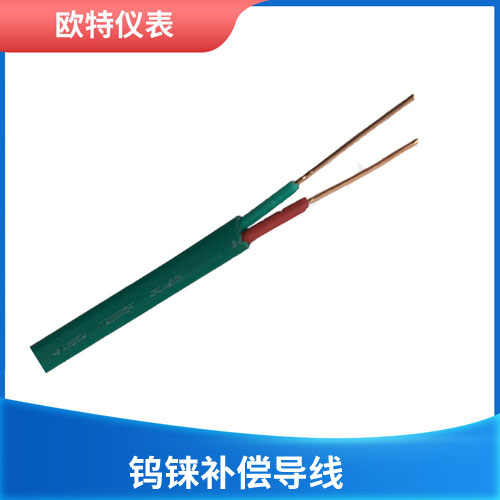

  • 产品名称:钨铼补偿导线
  • 免费咨询:华北198-5255-5050 华南186-6810-0696
  •
介绍:

一、概述


在一定温度范围内,与配用热电偶的电热特性相同的一对带有绝缘层与保护套的导线称为补偿导线。其作用是将热电偶的参考端延长到远离热源或环境温度较恒定处,与显示仪表联接构成测温系统。


钨铼热电偶补偿导线 的作用是来延伸热电极即移动热电偶的冷端与显示仪表联接构成的测温系统。补偿导线一般用在热电偶上,而热电偶补偿导线的绝缘层和护层根据环境的要求所选用的材料又不一样,护套材料有聚氯乙烯,氟塑料,低烟低卤聚氯乙烯及无碱玻璃丝几种,进口优质氟塑料可以耐温260℃,并采用整体连续挤出新工艺,使该产品具有优良的耐酸,碱、耐磨和不燃延之性能,可浸入油水中长期使用。


热电偶补偿导线使用温度可以在—60~260℃,属于当代国内**水平。系列产品主要应用于各种测温装置上,补偿导线型号按产品的品种划分为 WC3/25、 WRe3-WRe25 、 WC5/26 、WRe5-WRe26 。热电偶补偿导线产品使用特性:补偿导线可以在-60~260℃环境下工作,是十分理想的自动化单元。已被**用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。


二、产品标准


1、产品标准: 热电偶补偿导线:GB/T4989-94


执行热电偶补偿电缆:Q/320831SQL07-96


2、使用温度:耐热级:-65~+200℃及-65~+260℃两种


普通级:-40~+70℃及-40~+105℃两种


3、*小弯曲半径:补偿导线:不小于导线外8倍


补偿电缆:有铠装时不小于电缆外径的12倍,无铠装时不小于电缆外径6倍


三、型号及规格

型号

分度号

100℃电势标称值UV

200℃电势标称值UV

允差

材料

精密级

普通级

正极

负极

SC、RC

S、R

645

1440

±10UV

±60UV

Cu

Cu-Ni

WC3/25

WRe3/25

1145

2602

±20UV

±48UV

Cu

Cu-Ni

BC

B





Cu

Cu

WC5/26

WRe5/26

1451

3089


±51UV

Cu

Cu-Ni

四、使用分类及护层颜色

使用分类

精度等级及标志

护层着色

普通级

精密级

普通级

精密级

一般用

G

B

A

黑色

灰色

耐热用

H

B

A

黑色

黄色

订货需知:

1. 交货长度为100m或整数倍,允许有不短于20m的短段导线交货,但数量不得超过交货总量的10%。

2. 规格,型号,屏蔽,高温,多股,外皮材料等。

3. 本公司生产热电偶用补偿电缆,供多点测温使用。

4. 用户如有特殊需求,可在订货合同中注明。
