雷达液位计的工作原理和选型

来源:江苏欧特自动化仪表有限公司

1、雷达液位计的工作原理

雷达液位计是利用超高频电磁波经天线向被探测容器的液面发射,当电磁波碰到液面后反射回来,仪表检测出发射波及回波的时差,从而计算出液面的高度。被测介质导电性越好或介电常数越大,回波信号的反射效果越好。

雷达液位计主要由发射和接收装置、信号处理器、天线、操作面板、显示器等组成。雷达液位计的基本原理是发射一反射一接收。它分为时差和频差。

时差是通过测量发射波和反射波的运行时间,并通过智能信号处理器测量被测液位的高度。这种雷达液位计的运行时间与液位距离的关系如下:t=2d/c。电磁波传波传播速度,C=300000km/s;d介质液位与探头之间的距离,m;t为探头从发射电磁波至接收到反射电磁波的时间,s。

频率差是测量发射波和反射波之间的频率差,并将其转换为与被测液位成比例的电信号。该液位计的发射频率不是固定频率,而是可调频率。

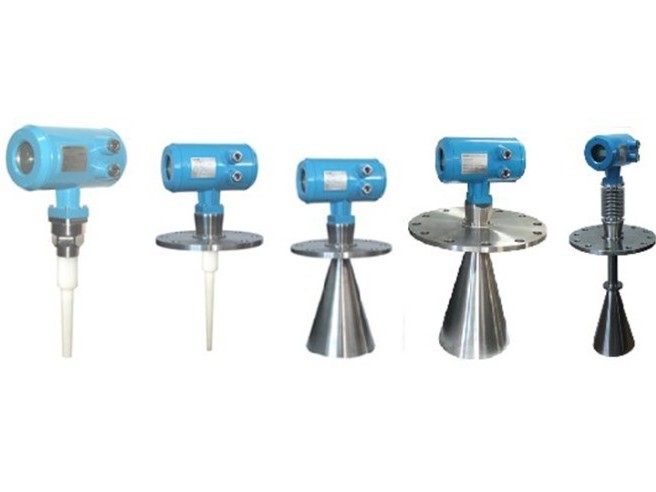

              雷达液位计

2.雷达液位计的特点和主要性能参数

雷达液位计在易燃、易爆、腐蚀性强、高温、粘度等恶劣测量条件下表现出其性能,特别适用于大型立罐和球罐的测量。不同厂家的液位计性能不同,详见厂家的相关信息。了解其性能有利于雷达液位计的正确使用。

3.雷达液位计的选择

天线是雷达液位计的关键部件,其形状决定了雷达波的聚焦和灵敏度。

喇叭口天线适用于绝大多数场合,具有特别好的聚焦特性。许多储罐选择这种天线,但不适合测量腐蚀性介质。

杆式天线安装法兰尺寸小,化学稳定性好,易清洗,对冷凝水附着力不敏感,特别适用于高精度测量腐蚀性介质(如硫)和窄安装短管。

适用于高温介质、腐蚀性介质或不能安装在顶部的环境。

抛物表面天线具有良好的聚焦性,不受加热蒸汽的影响。特别适用于加热蒸汽的大容器的罐内测量,如渣油、沥青等,测量范围可达40m
