  • 产品名称:污水电磁流量计
  • 免费咨询:华北198-5255-5050 华南186-6810-0696
  •
介绍:

智能电磁流量计是我公司采用国内外*新**技术研制、开发的全智能型流量计,与老式模拟的或非智能的电磁流量计有非常大的区别,尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面。 电磁流量计是高精度、高可靠性和使用寿命长的流量仪表,所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究,我们还自行设计了一套国内目前***的,专用于电磁流量计的生产设备和流量实流标定装置,从而在软件和硬件上都能切实保证产品长期的高质量。

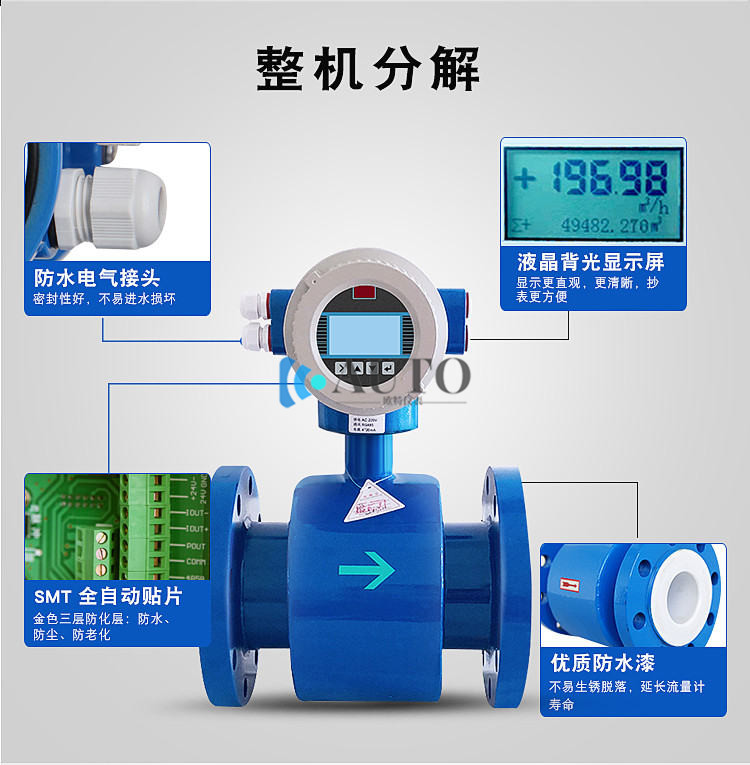

LDE型智能电磁流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他电磁流量计英文菜单所带来的不便。另外我们**设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。


特点


★流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。


★测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。

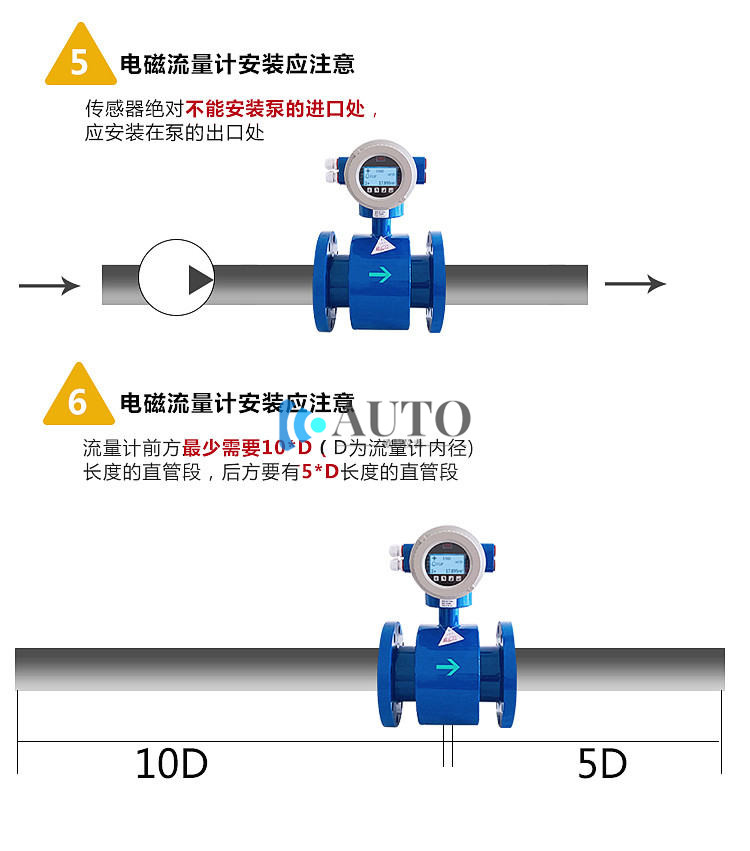

★由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。

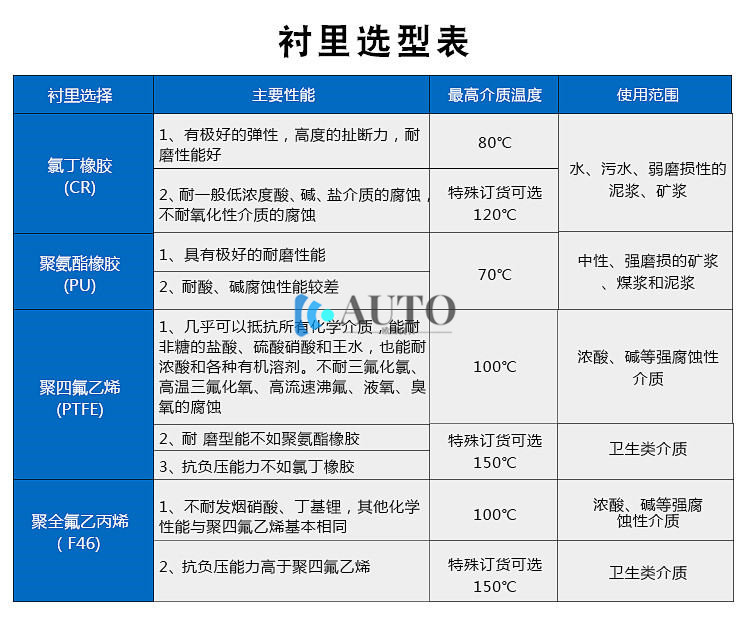

★传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。

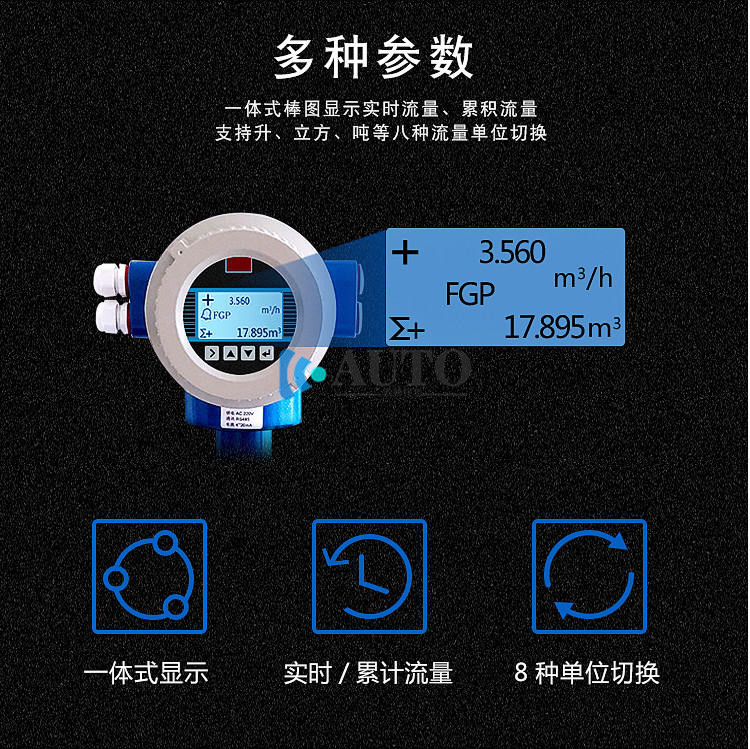

★LDE转换器采用国际*新***的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量、瞬时流量、流速、流量百分比等。


★双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时间内保持稳定。


LDE型智能电磁流量计


LDE型智能电磁流量计适用测量封闭管道中导电液体和浆液的体积流量,如洁净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆以及食品方面的液体等。


测量原理


LDE型智能电磁流量计的测量原理是基于法拉第电磁感应定律:导电液体在磁场中作切割磁力线运动时,导体中产生感应电势,其感应电势E为:


E=KBVD


式中: K-----仪表常数


B-----磁感应强度


V-----测量管道截面内的平均流速


D-----测量管道截面的内径


测量流量时,导电性液体以速度V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过二个或二个以上与液体直接接触的电极检出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号4~20mA和0~1kHz输出。

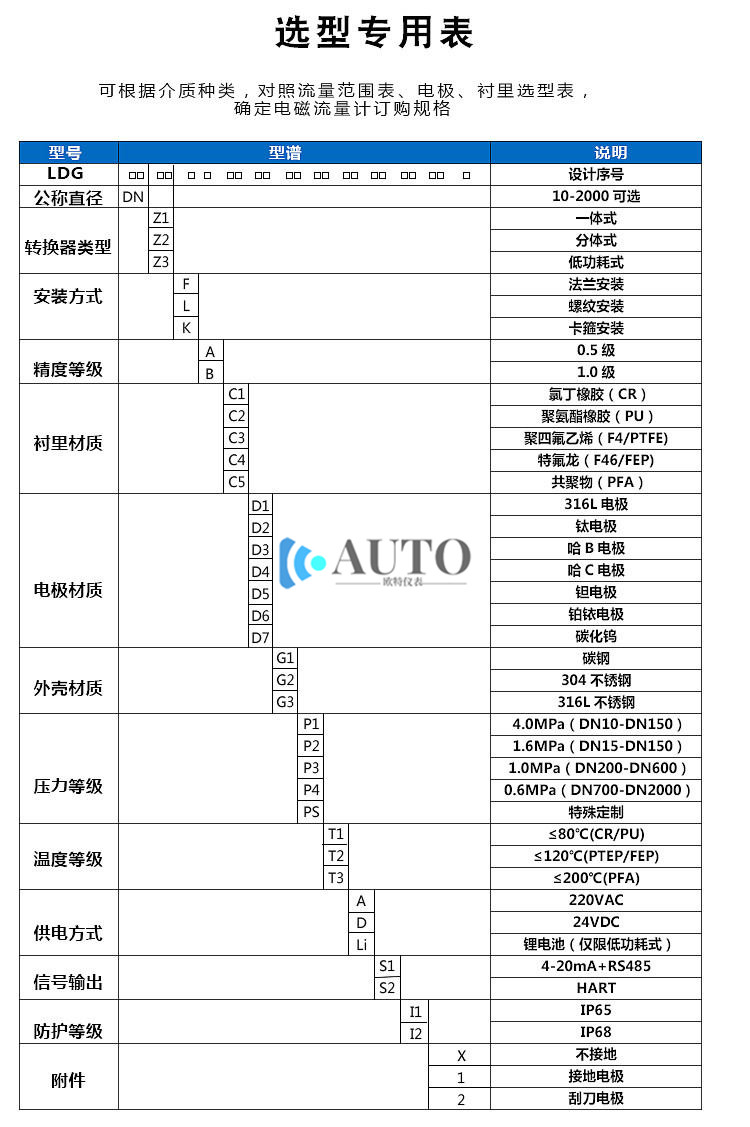

如何正确选型


仪表的选型是仪表应用中非常重要的工作,有关资料表明,仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的,请特别注意。


★收集数据


①被测流体成份


②*大流量、*小流量


③*高工作压力


④*高温度、*低温度


电磁流量计的量程Q应大于预计的*大流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜。


★*大流量和*小流量必须符合下表中的数

口径

测量范围

口径

测量范围

口径

测量范围

(mm)

(m 3 /h)

(mm)

(m 3 /h)

(mm)

(m 3 /h)

DN10

0.14 ~ 1.40

DN125

22.08~ 441.56

DN700

692.37 ~13847.40

DN15

0.32 ~ 6.36

DN150

31.79~ 635.85

DN800

904.32~ 18086.40

DN20

0.57~ 11.30

DN200

56.52 ~ 1130.4

DN900

1144.5~ 22890.60

DN25

0.88~ 17.66

DN250

88.31 ~ 1766.25

DN1000

1413.0~ 28260.00

DN32

1.45~ 28.94

DN300

127.17~ 2543.40

DN1200

2034.7~ 40694.40

DN40

2.26~ 45.22

DN350

173.09~ 3461.85

DN1400

2769.4~ 55389.60

DN50

3.35~ 70.65

DN400

226.08~ 4521.60

DN1600

3617.2~ 72345.60

DN65

5.97~ 119.40

DN450

286.31~ 5722.65

DN1800

4578.1~ 91562.40

DN80

9.04~ 180.86

DN500

353.25~ 7065.00



DN100

14.13 ~ 282.60

DN600

508.68~ 10173.6



技术参数

名称

LDE电磁流量计

公称通径

DN10-DN1800

介质电导率

≥5uS/cm

精确度

0.5 级、1.0 级 ( 随口径区分 )

流速范围

0.5-10m/s 推荐1-5m/s

环境温度

传感器:(-40~ 80)℃,转换器:(-l5~ 50)℃

介质温度

≤100℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨脂、聚全氟乙丙烯 (F46) PFA

电极材料

316L、哈氏合金 C、哈氏合金 B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨

压力等级

DN10-DN400:1.6MPa   DN450-DN600:1.0MPa ≥DN700:0.6Mpa特殊规格订货时请注明

壳体材质

碳钢 不锈钢

安装形式

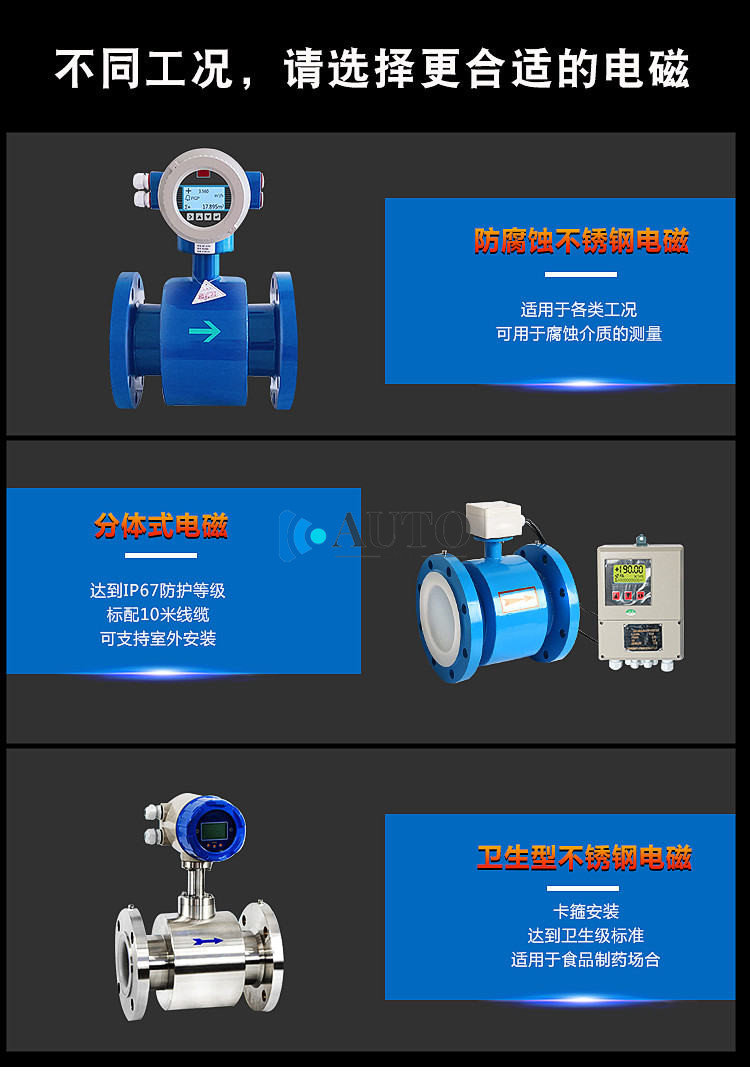

一体式;分体式

通讯

RS485(Modbus协议)、HART

输出信号

全隔离(4-20mA电流、脉冲、上下限报警)

负载电阻

4-20mA是0-750Ω

消耗功率

≤15W

电源

220V AC 50HZ、24V DC

显示器显示

瞬时流量、流速、百分比、空管比、正.反向累积、报警显示

防护等级

IP65 IP68(需特殊定制)

防爆等级

ExⅡBT6 Gb

电器接口

M20*1.5

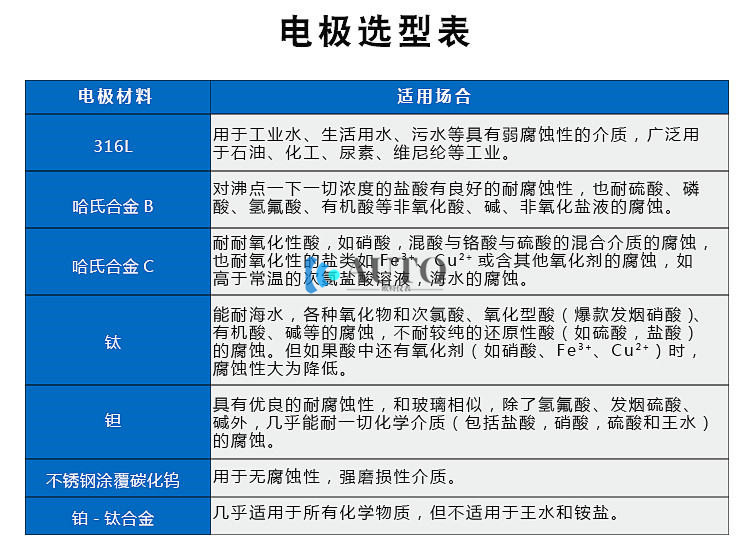

特点1.污水流量计结构简单、可靠,无可动部件,工作寿命长。2.无截流阻流部件,不存在压力损失和流体堵塞现象。3.无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。4.具有管道式、插入式便于安装。5.具备一体型和分体型便于选择。6.测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。7.采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。8.采用EEPROM存贮器,测量运算数据存贮保护安全可靠。9.多种信号传输方式和电源供电方式。10.高清晰度LCD背光显示。污水流量计技术参数仪表精度:管道式0.5级、1.0级;插入式1.5级测量介质:电导率大于5μS/cm的各种液体和液固两相流体。流速范围:0.01~15m/s工作压力:1.6MPa环境温度:-40℃~ 50℃介质温度:聚四氟乙烯衬里≤180℃橡胶材质衬里:≤65℃防爆标志:ExmibdⅡBT4防爆证号:GYB01349外磁干扰:≤400A/m外壳防护:一体化型:IP65;分离型:传感器IP68(水下5米,仅限于橡胶衬里)转换器IP65输出信号:4~20mA.DC,负载电阻0~750Ω通讯输出:RS485或CAN总线电气连接:M20×1.5内螺纹,φ10电缆孔电源电压:90~220VAC、24±10%V.DC*大功耗:≤10VA电磁流量计生产厂家江苏欧特自动化有限公司外排口污水流量计工业污水流量计泥浆流量计水流量计江苏欧特自动化有限公司锅炉水流量计水流量计的种类水流量计种类管道水流量计空调水流量计污水流量计的选型1、根据一体型和分离型污水流量计的特点,选择合适的类型。一体型电磁流量计安装敷线方便,精度中等,不宜在地面以下安装,以防转换器被水淹没。分离型电磁流量计,精确度较高,转换器与传感器异地安装,更适合现场环境比较差(如有害、有毒、易受水淹没等场所)的场合,但安装、敷线较严格,否则易引入干扰信号。2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质,可用标准电极,否则用刮刀式清垢电极或有清洗连接装置的电极。对于测污泥场合,还可选用可换式电极。3、根据被测介质的腐蚀性选择电极材料,见表。电极材料耐蚀及耐磨性能不锈钢不锈钢用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。哈氏合金B:对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。哈氏合金C:能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,” Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀钛:能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低钽:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。铂/钛合金:几乎能耐——切化学介质,但不适用于王水和铵盐。不锈钢涂覆碳化钨:用于无腐蚀性,强磨损性的介质。4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。钽:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。铂/钛合金:几乎能耐——切化学介质,但不适用于王水和铵盐。不锈钢涂覆碳化钨:用于无腐蚀性,强磨损性的介质。衬里材料:主要性能:*高介质温度70℃ :适用范围100℃150℃(需特殊订货)聚四氟乙烯(F4):是化学性能*稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。聚全氟乙丙烯(F46):同F4,耐磨性、抗负压能力高于F4。同上*高介质温度70℃ :适用范围100℃150℃(需特殊订货聚氟合乙烯(Fs):适用温度上限较聚四氟乙烯低,但成本也较低。80℃聚氯丁橡胶:1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。80℃120℃(需特殊订货)水、污水、弱磨损性的泥浆矿浆。聚氨酯橡胶1、耐磨性能极强。2、耐腐蚀性能较差。80℃中性强磨损的矿浆、煤浆、泥浆5、污水流量计防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准(IEC529-7B),外壳防护等级的标准为:IP65为防喷水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为30Kpa。出水量为0.75m3/h,喷水口离仪表距离为3m;IP67为防浸水型,即仪表可全部浸入水中,*高点应在水下至少150cm,持续时间至少30min。IP68为潜水型,能长期在水下工作。根据以上规定,在地下安装易被水淹的仪表应选IP68,电磁流量计在地上安装的宜选IP65。6、根据连接仪表管道的绝缘性选择接地。7、根据被测介质的*高压力选择电磁流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量,应选用高压型污水流量计。其*大口径为100mm。污水流量计的安装要求液体应具有测量所需的电导率,并要求电导率分布大体上均匀。因此流量传感器安装要避开容易产生电导率不均匀场所,例如其上游附近加入药液,加液点*好设于传感器下游。使用时传感器测量管必须充满液体(非满管例外)。有混合时,其分布应大体均匀。液体应与地同电位,必须接地。如工艺管道用塑料等绝缘材料时,输送液体产生摩擦静电等原因,造成液体与地间有电位差。迪川仪表公司产品可根据需方需求,按需方要求定做流量计我公司奉行质量为基础,以信誉求生存,服务求发展”的宗旨,不断进取,为客户提供**解决方案的技术服务;以“诚信经营、质量为本、服务至上”的经营理念,竭诚为广大客户服务!我公司愿与广大同行诚结同盟,共谋发展与共赢!如今我公司产品已**应用于石油、化工、造纸、纺织、钢铁、有色冶金、制药、染整、集中供热、污水处理,在国内外用户享有享较高声誉
