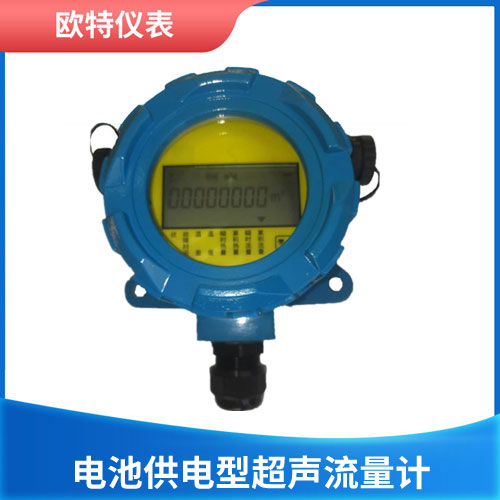

概述

◇ 以“速度差”法为原理测量圆管内液体流量。 ◇ 低功耗数字化设计。一节锂电池可工作十年以上。 ◇ 陶瓷传感器。采用高强度绝缘陶瓷的超声波传感器，*高工作温度160℃。 ◇ **的管理功能。任何时间可查询十年内的测量数据。 ◇ **的维护功能。自适应传感器，更换传感器不影响测量准确度。

■ 产品分类

一体机 一体机 一体机 分体机 俯视型 DN15～40mm 俯视型 DN50～1000mm 平视型 DN50～1000mm 转换器和传感器

一体机管段传感器数据表(DN15-40螺纹安装)   表一 内径（mm） 重量（kg） 安装长度L（mm） 连接螺纹 额定压力（MPa） 带连接件 不带连接件 15 1.1 165 R1/2″ G3/4" 1.6 20 1.7 195 R3/4 G1" 25 2.6 225 R1″ G11/4″ 40 3.9 245 R11/2″ G2" 一体机管段传感器数据表(DN50-1000法兰安装) 表二 内径（mm） 重量（kg） 安装长度L（mm） 法兰尺寸（mm） 额定压力（MPa） D D0 N x A 50 5.8 200 165 125 4x20 1.0-4.0Mpa GB/T9119-200 80 7.8 225 200 160 4x20 100 12.5 250 220 180 8x20 150 15.8 300 280 240 8x22 200 23.5 350 340 295 8x22 250 35.8 400 395 350 12x26 300 48.3 450 455 400 12x26 350 63.8 550 505 460 12x30 400 78.2 600 565 515 16x30 450 100 700 615 565 16x33 500 160 800 670 620 20x33 600 200 1000 780 725 20x36 700 260 1100 860 810 24x36 800 320 1200 975 920 24x40 1000 450 1300 1175 1120 28x44 注: 1.分体机传感器安装尺寸与上述表一和表二相同。 2.表一、二的安装长度符合国家《冷水水表》标准。

■ 技术参数

一体机 分体机 管径范围（mm） DN15～1000 DN50～1000 流速范围（m/s） 0.01～12 准确度（±%） 1.0 信号输出 4-20mA、M-Bus、RS-485、GSM 显示 8位数字+24提示符 键盘 手动按键、磁感应键、光电键 测量功能 瞬时流量、流速、正累计流量、负累计流量、累计运行时间、信号强度 数据存贮 可存贮前720小时、前365天、前36个月和前十年的各种测量数据 工作电源 电池（3.6V工作时间十年以上）、DC5-12V、AC220V 传感器材质 不锈钢或碳钢 防护等级 IP67 转换器：IP65 传感器：IP68 电缆长度 无 *长50米（SEYV75-2） 热量测量功能 供热量、热损耗、入口温度、出口温度、温度差
