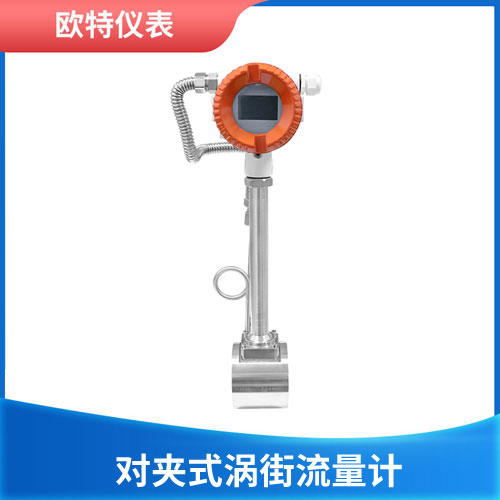

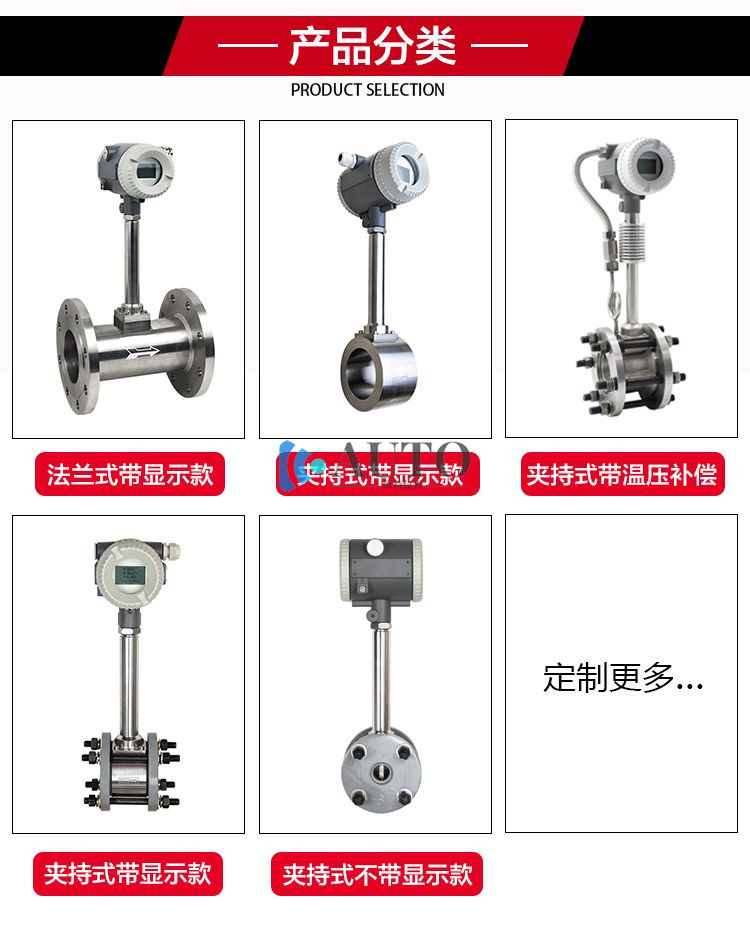

  • 产品名称:对夹式涡街流量计
  • 免费咨询:华北198-5255-5050 华南186-6810-0696
  •
介绍:

一、产品概述

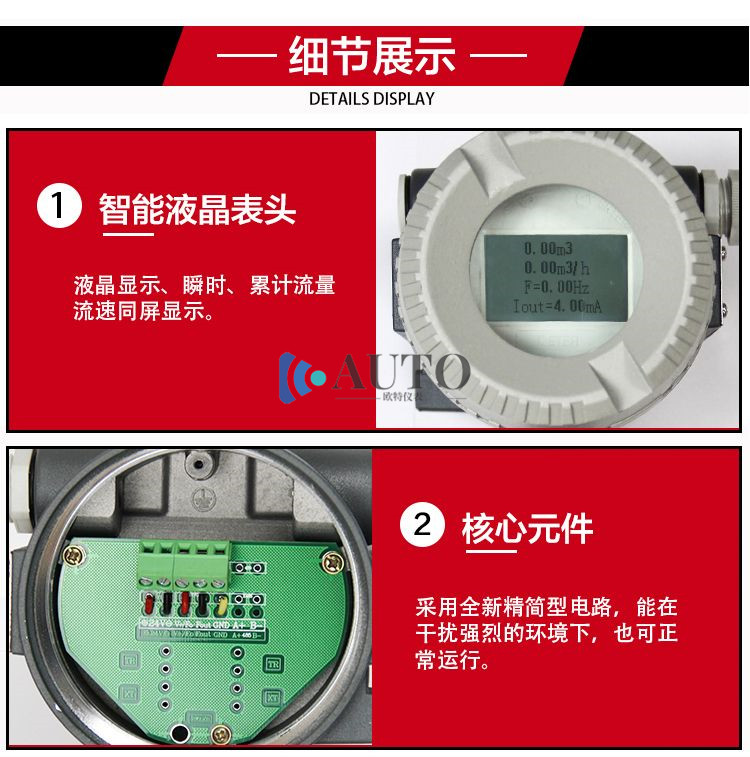

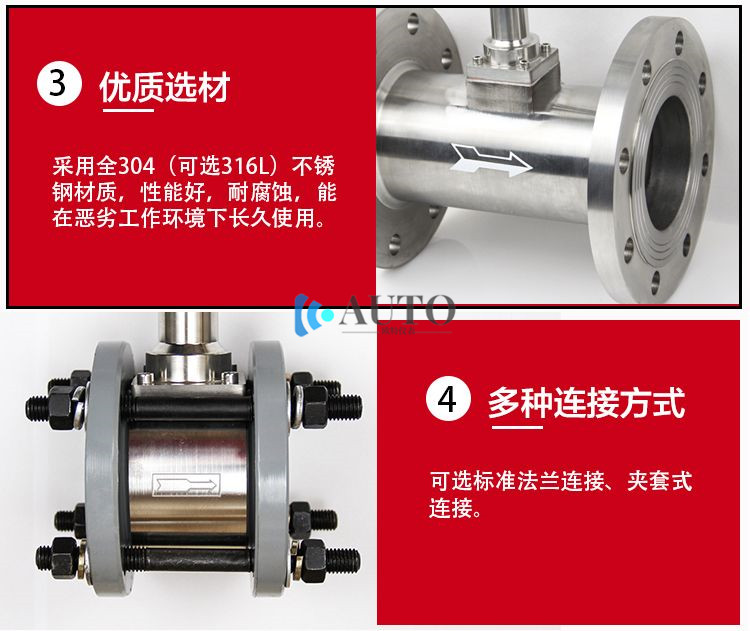

对夹式涡街流量计可**应用各行业中小口径管道气体、液体、蒸汽流量计量,其表体自带连接法兰,在与管道连接时,将流量计法兰与管道法兰相连接,再用螺栓紧固即可。其特点是结构简单,安装方便。

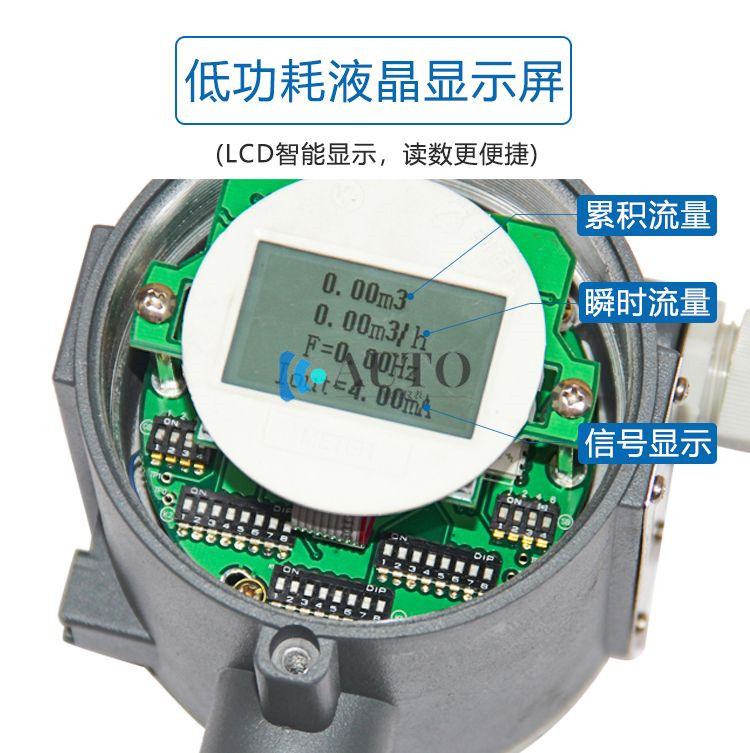

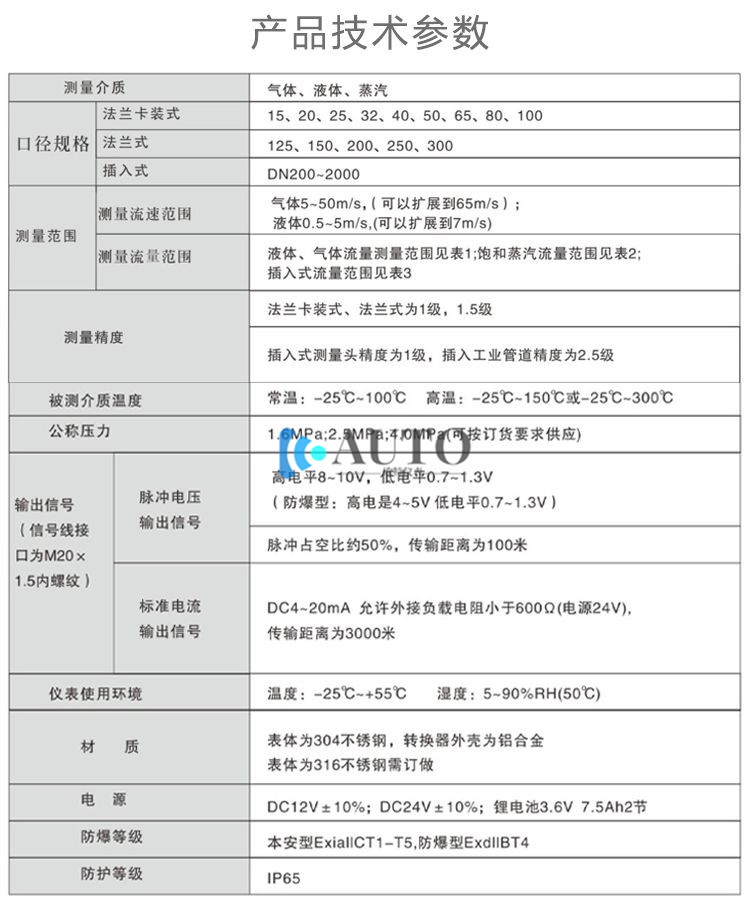

二、对夹式涡街流量计技术参数

1、测量介质:液体、一般气体、天然气、蒸汽(饱和蒸汽和过热蒸汽);

2、测量可能范围:雷诺数为5×103~7×106

3、正常测量范围:雷诺数为2×104~7×106

4、测量流速范围:液体0.5~7m/s 气体4~35mm/s 蒸汽7~70m/s

5、被测流体温度:-40℃~+300℃

6、被测流体温度:1.6、4、25MPa

7、准确度:1级、1.5级、0.5级(通过非线性修整方可达到0.5级);

8、重复性:指示值的0.2%;

9、表体材料:ICr18Ni9Ti;

10、压力损失:△=1.2×r×V2×10-6 式中:△P-压力损失 r-被测的流体密度(Kg/m3) v-管内平均流速(m/s)

11、环境温度:-20℃~+55℃(特殊要求定货说明)

12、环境湿度:≤90%RH

13、大气压力:86-106KPa

14、外供电源:3.6~224VDC

15、内供电源:3~4.5VVDDC

16、工作电源:80/A

17、工作电压:2.7~3.6v

18、工作频率:0.1~3000H

19、信号远传距离:100mm

20、信号输出:脉冲输出(外供电源)电流输出4~20mADC(两线制外供24VDC电源)脉冲输出与电流输出只能选一种方式。


三、流量范围表

表1、液体与气体(单位:m3/h)

通径

(DN)

液体流量范围

(m3/h)

输出频率范围

(Hz)

气体流量范围

(m3/h)

输出频率范围

(Hz)

15

1.2~6.2

90~900

5~25

265~2640

20

1.5~10

40~396

8~50

218~1982

25

1.6~16

32~325

10~70

172~1420

32

2~20

20~250

15~150

130~1350

40

2.5~25

13~130

22~220

115~1147

50

3.5~35

9~93

36~320

96~854

65

6~60

8~82

50~480

61~583

80

10~100

6~65

70~640

45~417

100

15~150

5~50

130~1100

43~367

125

25~250

5~47

200~1700

33~290

150

40~400

4~40

280~2240

27~221

200

80~800

3~33

580~4960

24~207

250

140~1400

3~26

970~8000

20~171

300

200~2000

2~22

1380~11000

17~136



四、安装技巧

1、尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2、避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。

3、避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。

4、涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。

5、仪表安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。

6、仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
