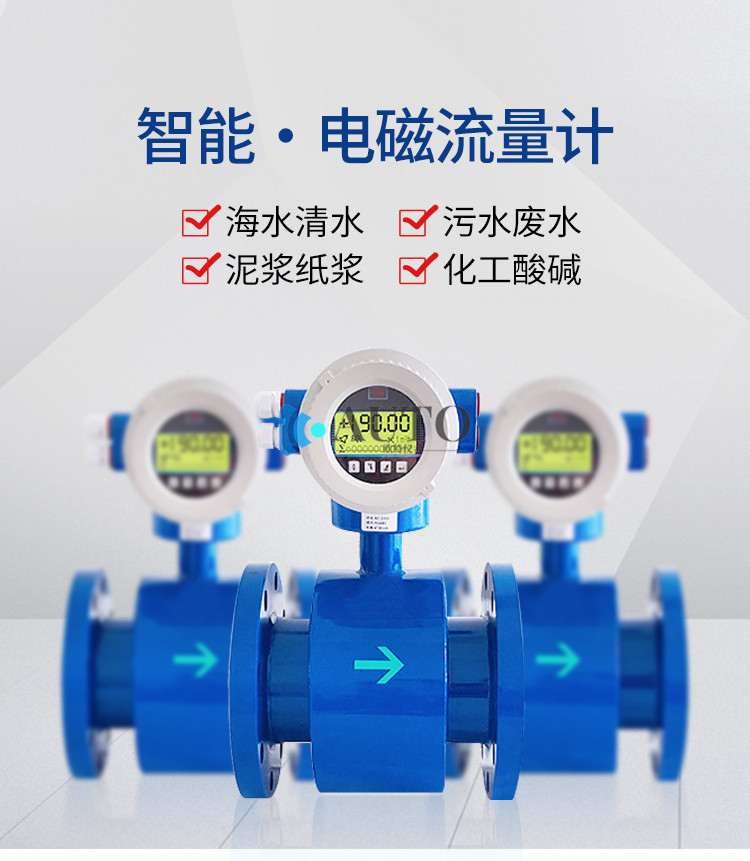

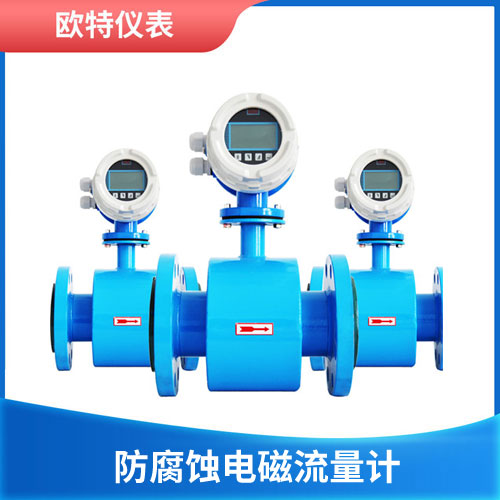

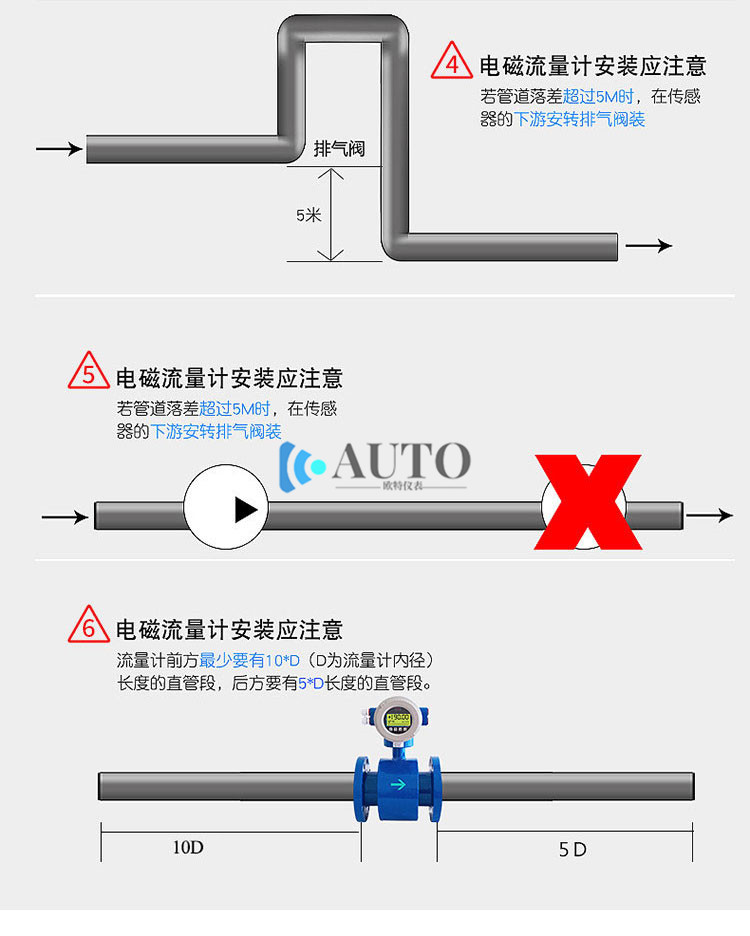

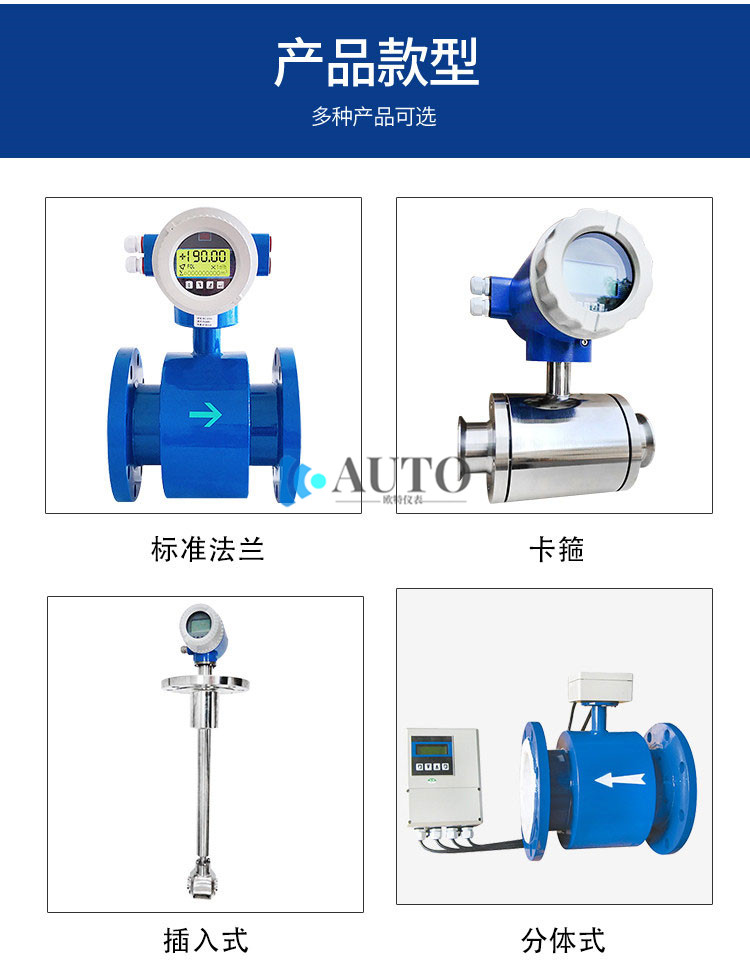

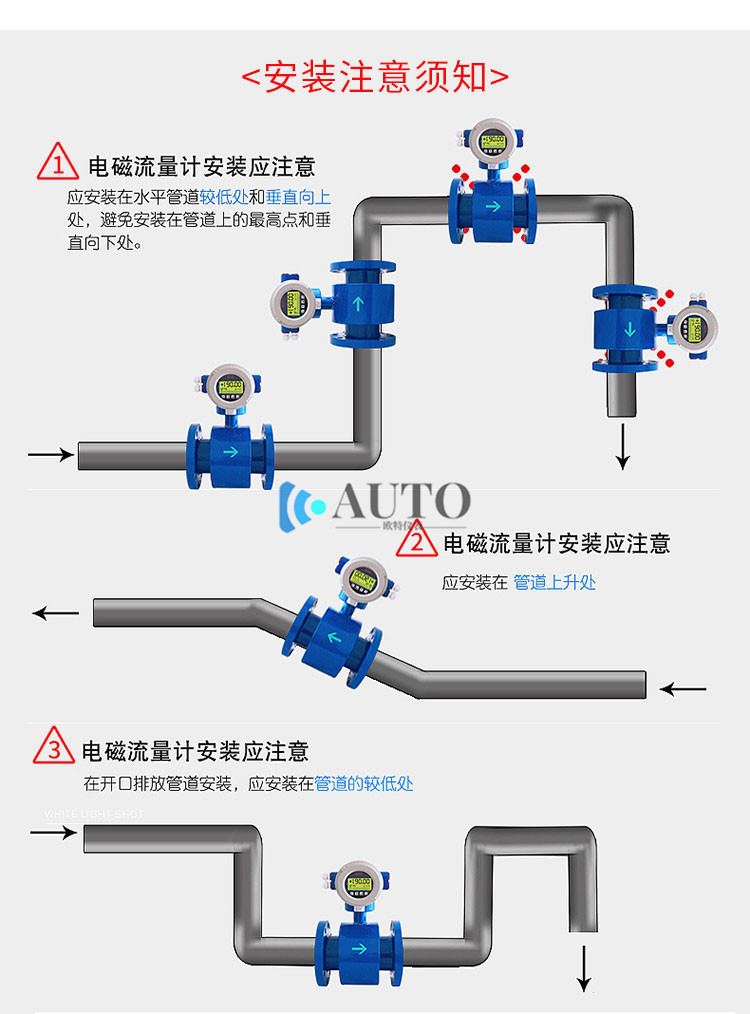

智能电磁流量计

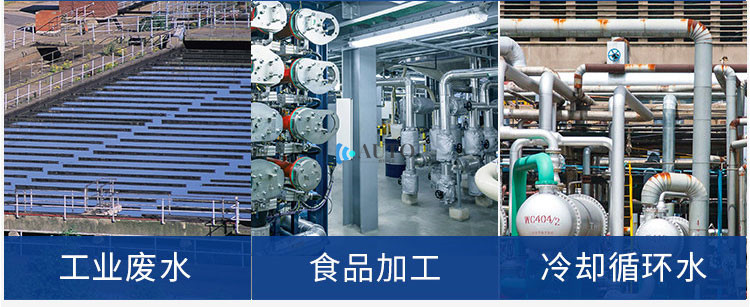

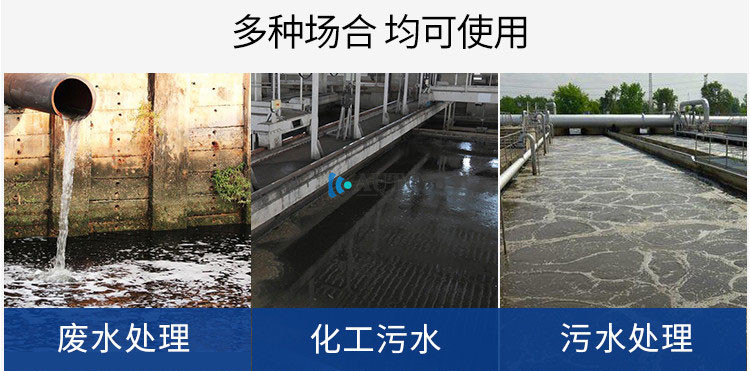

**应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸缄、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。

主要参数：1、公程通径DN（mm）：管道式四氟衬里：10-600。管道式橡胶衬里：40-1200。

2、流动方向：正、反净流量 量程比：150：1 重复性误差：测量值的+_0.1%

3、精确等级：0.5级、1.0级（管道式）

4、被测介质温度：普通橡胶衬里：-20～＋60 ；高温衬里：-20～＋90；聚四氟乙烯衬里：-30～＋100 ；高温型四氟衬里：-30～＋180

额定工作压力：管道式：DN6~80<=1.6Mpa,,DN100~250<=1.0Mpa,DN300~1200<=0.6Mpa

5、流量测量范围：范围对应流速范围是0.1-15m/s

6、供电电源：85-265V，45-63Hz

7、环境温度：-25-60C

电磁流量计测量管内无突出件，因此无附加压力损失。流量计具有测量精度不受介质压力、温度、密度（包括固液比）、粘度等物理参数变化的影响的特点，仪表灵敏，测量范围度大，抗干扰能力强，零点稳定，工作可靠。

LDCK-40的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。

磁路系统：其作用是产生均匀的直流或交流磁场。直流磁路用磁铁来实现，其优点是结构比较简单，受交流磁场的干扰较小，但它易使通过测量导管内的电解质液体极化，使正电极被负离子包围，负电极被正离子包围，即电极的极化现象，并导致两电极之间内阻增大，因而严重影响仪表正常工作。当管道直径较大时，磁铁相应也很大，笨重且不经济，所以电磁流量计一般采用交变磁场，且是50HZ工频电源激励产生的。

测量导管：其作用是让被测导电性液体通过。为了使磁力线通过测量导管时磁通量被分流或短路，测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。

电极：其作用是引出和被测量成正比的感应电势信号。电极一般用非导磁的不锈钢制成，且被要求与衬里齐平，以便流体通过时不受阻碍。它的安装位置宜在管道的垂直方向，以防止沉淀物堆积在其上面而影响测量精度。

外壳：应用铁磁材料制成，是分配制度励磁线圈的外罩，并隔离外磁场的干扰。

衬里：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。它直接接触被测液体，其作用是增加测量导管的耐腐蚀性，防止感应电势被金属测量导管管壁短路。衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。

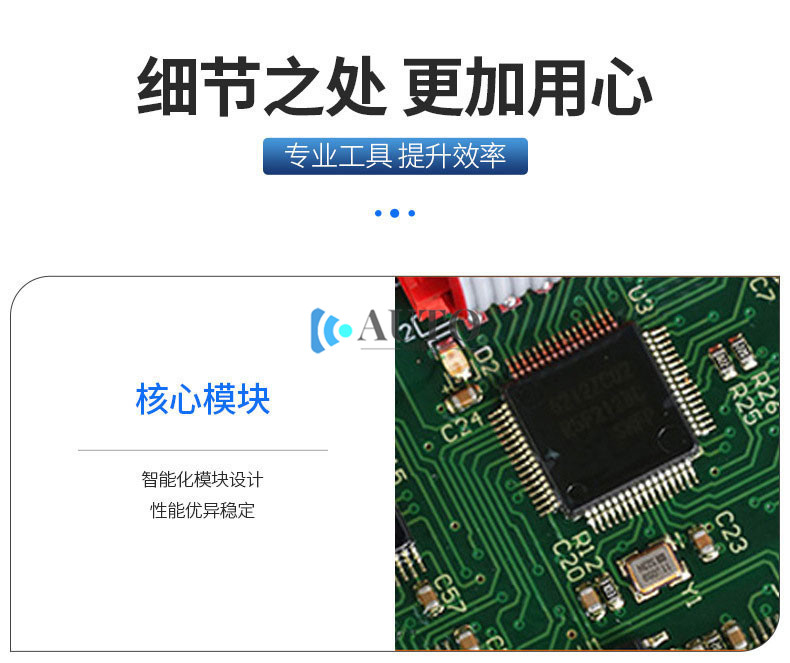

转换器：由液体流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。

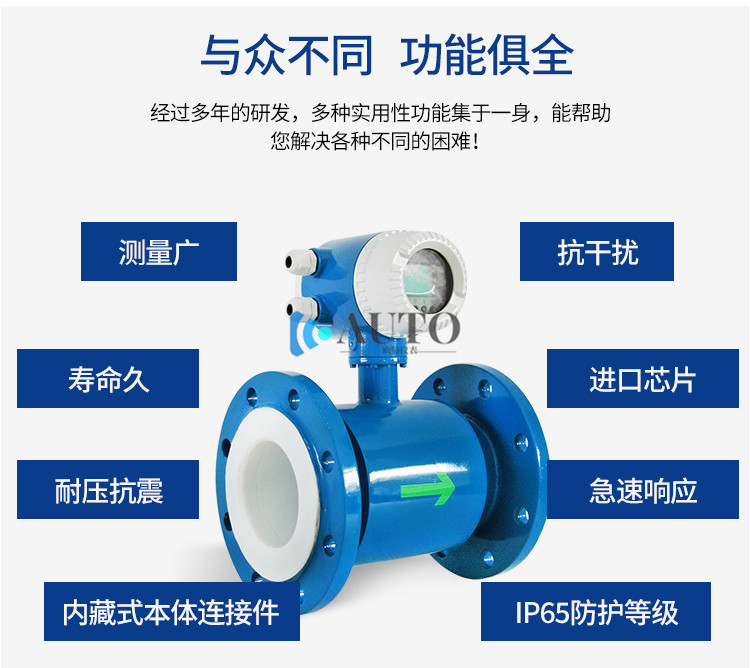

特点

可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；

测量可靠，精度高，流量测量范围可达1500:1；

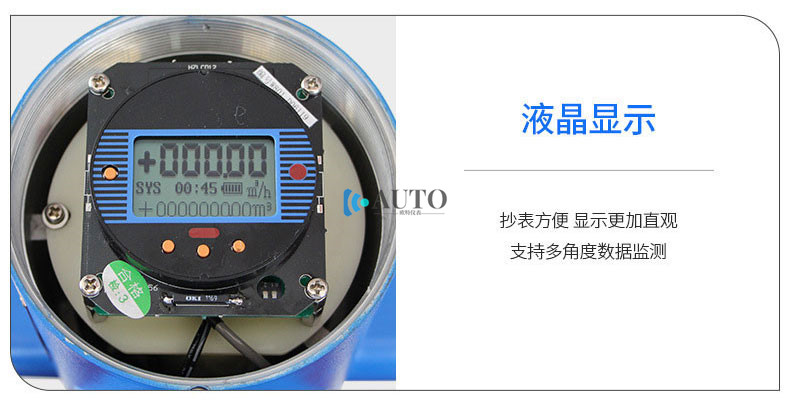

全汉字菜单操作，使用方便，操作简单，易学易懂；

具有双向流量测量、双向总量累计功能，电流、脉冲具备双向输出功能；

具有RS485或RS-232C数字通讯信号输出；

仪表内部设计有不掉电时钟，可记录16次掉时间。

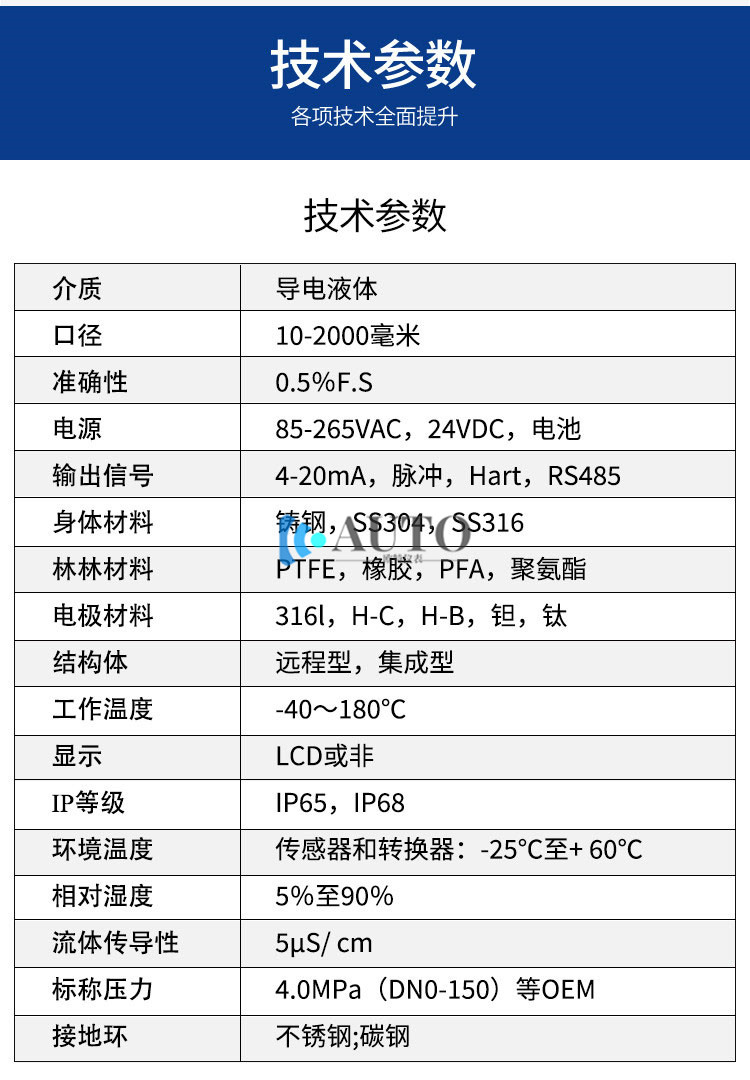

成套精度：	口径Φ10～250：± 0．5％、±1．0％
	口径Φ300～1200：±1．0％、±1．5％
介质电导率：	＞20uS/cm
输出信号：	0～10mA DC或4～20mA DC 0～lkHz脉冲信号
通讯信号：	RS485或RS-232C
公称压力：	口径Φ10～50：4.OMPa
	口径Φ65～125：1.6MPa
	口径Φ150～1000：1.0MPa
	口径Φ1200：0.6MPa
工作电流：	≤0.5A
防护等级：	标准型IP65，特殊型IP67
供电电 源：	～220V AC，50Hz；或24V DC（特殊订货）
连接法兰：	机标JB/T81-94，国标GB9119-2000或按用户需要

主体材料：	测量管-耐酸钢SUS304
	外壳- Q235钢

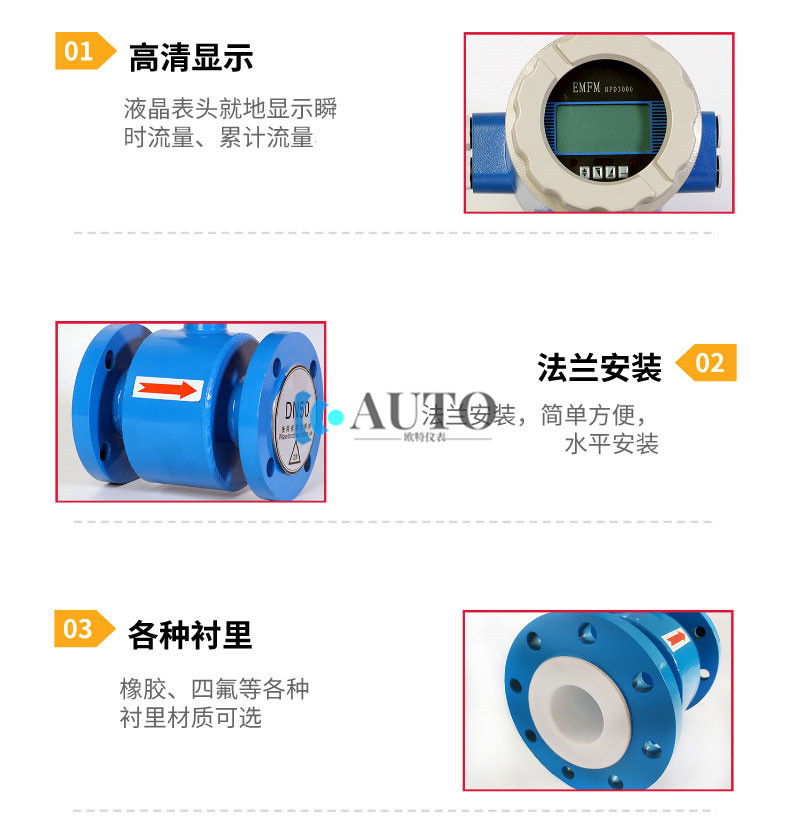

衬里材料：	口径Φ10～20：聚四氟乙烯
	口径Φ20～300：聚四氟乙烯、氯丁橡胶、及（特殊订货）聚氨酯、耐酸橡胶
	口径Φ350～1200：聚四氟乙烯、氯丁橡胶
电极材料：	含钼不锈钢OCr18Ni12Mo2Ti
	或钛Ti
	或钽Ta
	或铂Pt
	或哈氏合金等

衬 里 材 料	主 要 性 能	适 用 范 围
聚四氟乙烯 PTFE	1、塑料中化学性能稳定的一种材料，能耐沸腾的盐酸、、硝酸和王水，也能耐浓碱和各种有机溶剂。 2、耐磨性和粘接性能差。	1、-40℃～+180℃ 2、浓酸、碱等强腐蚀性介质 3、卫生类介质
氯丁橡胶 （Neoprene）	1、有极好的弹性，高度的扯断力，耐磨性能好。 2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化性介质的腐蚀	1、＜65℃ 2、测一般水、污水、泥浆、矿浆
聚氨酯橡胶 (Polyurethane)	1、有极好的耐磨性能（相当于天然橡胶的十倍） 2、耐酸、碱性能较差	1、＜40℃ 2、中性强磨损的矿浆、煤浆、泥浆
耐酸橡胶 （硬橡胶）	可耐常温下的盐酸、醋酸、草酸、、磷酸及50%的、氢氧化钠、氢氧化钾，忌强氧化剂。	1、＜90℃ 2、一般的酸、碱、盐溶液
