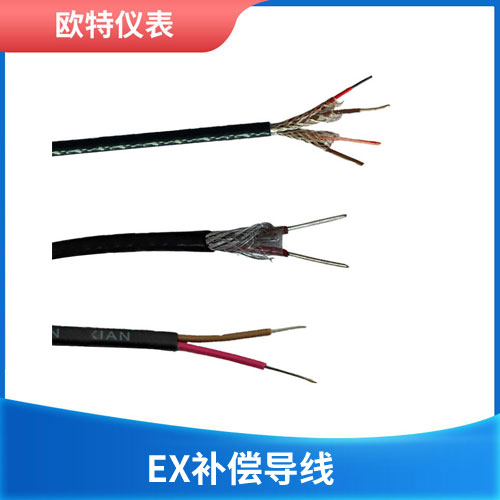

- 产品名称：EX补偿导线
- 免费咨询：华北198-5255-5050 华南186-6810-0696
一、概述
热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》国家标准（等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准），绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代国际**水平。产品主要应用于各种测温装置，已被**用于石油、化工、冶金、电力等部门。
二、产品标准
EX-HA-FGRP
导体材质：镍铬10+铜镍45
绝缘颜色：红 +棕色
热电偶分度：E型
绝缘材料：聚氯乙烯(PVC)、聚乙烯(XLPE)、氟塑料绝缘、硅橡胶绝缘
屏蔽材料：铜丝屏蔽、铜包铝屏蔽
护套材料：氟塑料护套、和聚氯乙烯、硅橡胶护套、聚乙烯护套
绝缘电阻: 100MΩ.km
电压试验：1000 V/1min
阻燃性能：符合GB/T18380-2001阻燃标准中A、 B、 C类规定
热电动势及允差：
导线温度：0~100℃
热电偶测量端温度：1000 ℃
可溶性聚四氟乙烯260℃、硅橡胶180℃
低环境温度：氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃
电缆允许弯曲半径： 非铠装电缆*小为外径的6倍铜带屏蔽；钢带铠装点缆*小为电缆外径的12倍；氟塑料绝缘和护套*小为电缆外径的10倍。
三、精密级E分度补偿电缆型号全称
EX-HA-FFP | 氟塑料烯绝缘和护套铜丝编织总屏蔽精密级E分度号热电偶用补偿电缆 |
EX-HA-FFRP | 氟塑料烯绝缘和护套铜丝编织总屏蔽精密级E分度号热电偶用补偿软电缆 |
EX-HA-FPFP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级E分度号热电偶用补偿电缆 |
EX-HA-FPFRP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级E分度号热电偶用补偿软电缆 |
EX-HA-FVP | 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级E分度号热电偶用补偿电缆 |
EX-HA-FVRP | 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级E分度号热电偶用补偿软电缆 |
EX-HA-FPVP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级E分度号热电偶用补偿电缆 |
EX-HA-FPVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级E分度号热电偶用补偿软电缆 |
EX-HA-FGP | 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级E分度号热电偶用补偿电缆 |
EX-HA-FGRP | 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级E分度号热电偶用补偿软电缆 |
EX-HA-FPGP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级E分度号热电偶用补偿电缆 |
EX-HA-FPGRP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级E分度号热电偶用补偿软电缆 |
EX-GA-YJVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级E分度号热电偶用补偿电缆 |
EX-GA-YJVRP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级E分度号热电偶用补偿软电缆 |
EX-GA-YJPVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级E分度号热电偶用补偿电缆 |
EX-GA-YJPVRP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级E分度号热电偶用补偿软电缆 |
EX-GA-VV | 聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级E分度热电偶用补偿电缆 |
EX-GA-VPV | 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级E分度热电偶用补偿电缆 |
EX-GA-VPVP | 聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级E分度热电偶用补偿电缆 |
EX-GA-VVP | 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级E分度热电偶用补偿电缆 |
EX-HA-FF | 氟塑料绝缘对绞氟塑料护套精密级E分度热电偶用高温补偿电缆 |
EX-HA-FP1F | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级E分度热电偶用高温补偿电缆 |
EX-HA-FP1FP1 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级E分度热电偶用高温补偿电缆 |
EX-HA-FFP1 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级E分度热电偶用高温补偿电缆 |
EX-HA-FV105 | 氟塑料绝缘对绞耐热105℃聚氯乙烯护套 精密级E分度热电偶用高温补偿电缆 |
EX-HA-FP1V105 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级E分度热电偶用高温补偿电缆 |
EX-HA-FP1V105P1 | 氟塑料绝缘对绞镀锡铜丝编织分屏总屏蔽耐热105℃聚氯乙烯护套精密级E分度热电偶用高温补偿电缆 |
EX-HA-FV105P1 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级E分度热电偶用高温补偿电缆 |
EX-HA-FGP | 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级E分度号热电偶用补偿电缆 |
EX-HA-FGRP | 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级E分度号热电偶用补偿软电缆 |
EX-HA-FPGP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级E分度号热电偶用补偿电缆 |
EX-HA-FPGRP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级E分度号热电偶用补偿软电缆 |
四、精密级E分度补偿电缆规格
导线规格 | A类导体 | R类导体 | 20℃时往复电阻≤Ω/m |
2*0.5 mm2 | 1/0.80 | 7/0.30 | 2.2 |
2*1.0 mm2 | 1/1.13 | 7/0.43 | 1.1 |
2*1.5 mm2 | 1/1.37 | 7/0.52 | 0.73 |
2*2.5 mm2 | 1/1.76 | 19/0.41 | 0.44 |
电缆规格 | A类导体 | R类导体 | 20℃时往复电阻≤Ω/m |
1*2*0.5 | 7*2*2.5 | 2*2*1.0 | 5×2×1.0 |
1*2*1.0 | 8*2*0.5 | 2*2*1.5 | 5*2*1.5 |
1*2*1.5 | 8*2*1.0 | 2*2*2.5 | 10*2*1.5 |
1*2*2.5 | 8*2*1.5 | 3*2*0.5 | 10*2*2.5 |
5*2*2.5 | 8*2*2.5 | 3*2*1.0 | 12*2*0.5 |
6*2*0.5 | 9*2*0.5 | 3*2*1.5 | 12*2*1.0 |
6*2*1.0 | 9*2*1.0 | 3*2*2.5 | 12*2*1.5 |
6*2*1.5 | 9*2*1.5 | 4*2*0.5 | 12*2*2.5 |
6*2*2.5 | 9*2*2.5 | 4*2*1.0 | 14*2*0.5 |
7*2*0.5 | 10*2*0.5 | 4*2*1.5 | 14*2*1.0 |
7*2*1.0 | 10*2*1.0 | 4*2*2.5 | 14*2*1.5 |
7*2*1.5 | 2*2*0.5 | 5*2*0.5 | 14*2*2.5 |
16*2*1.5 | 19*2*0.5 | 19*2*1.5 | 16*2*0.5 |
16*2*2.5 | 19*2*1.0 | 19*2*2.5 | 16*2*1.0 |
订货需知：
1. 注明热电偶型号、分度号、使用温度范围。
2. 热电偶点数、热电偶保护管材质、直径、长度等。
3. 有紧固件、法兰装置的，需要提供先关尺寸。
